錫メッキ（スズメッキ）は、はんだ付け性・導電性・耐食性に優れているため、電子部品、端子、コネクタ、バスバー、自動車関連部品などに多く使用されています。一方で、錫メッキでは時間の経過とともに針状の結晶である「ウイスカー」が発生し、電子回路のショートや導通不良につながる場合があります。
特に微細な電子部品や端子間ピッチの狭い部品では、ウイスカー対策を事前に考慮したメッキ仕様が重要です。コダマでは、ニッケル下地メッキ、リフロー処理、無光沢スズメッキ、素材応力の緩和など、製品用途や使用環境に応じた錫メッキのウイスカー対策をご提案しています。
ウイスカーが問題になる理由
錫メッキのウイスカーは、目に見えにくい微細な針状結晶として成長します。電子部品や端子の間でウイスカーが伸びると、隣接する回路や端子に接触し、ショート・誤作動・導通不良の原因になることがあります。
特に、車載部品、制御機器、通信機器、センサー部品など、長期信頼性が求められる部品では、錫メッキのウイスカー対策が重要になります。単に錫メッキを施工するだけでなく、下地、膜厚、結晶状態、熱処理、素材の応力状態まで含めて仕様を検討することが大切です。
錫メッキのウイスカーの留意点

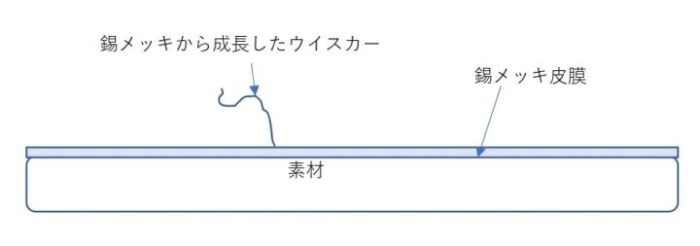

ウイスカーとは、錫メッキを微細な電子部品等に施工する場合、メッキ後に時間経過と共に皮膜中の応力（圧縮応力）でスズの単結晶がヒゲ状に成長することがあります。これをウイスカーと呼ばれています。ウイスカーは、回路のショートなどトラブルの原因になるので、電子部品には、ウイスカー発生を抑制する対策が必要です。
ウイスカーの発生原因
ウイスカーの発生には、錫メッキ皮膜内の圧縮応力、素材からの拡散、メッキ条件、結晶粒の状態、外部からの機械的応力などが関係します。特に銅素材に錫メッキを直接施工する場合、銅と錫の金属間化合物が形成され、皮膜内応力の一因になることがあります。そのため、ウイスカー対策では「錫メッキだけ」を見るのではなく、素材、下地メッキ、前処理、メッキ後の熱処理、使用環境を総合的に確認する必要があります。
具体的なウイスカー防止対策
1. ニッケル下地メッキによる対策
銅素材の上に直接錫メッキを行うと、銅と錫の反応により金属間化合物が形成され、ウイスカー発生の一因になる場合があります。下地にニッケルメッキを施すことで、銅の拡散を抑え、錫メッキ皮膜の安定性を高めることができます。下地にニッケルメッキを1µｍ程度施す
2. リフロー・加熱処理による対策
錫メッキ後に加熱処理を行うことで、皮膜内の応力を緩和し、ウイスカー発生リスクを低減できる場合があります。一般的な対策として、150℃・1時間程度の加熱処理が用いられることがあります。
3. 無光沢スズメッキによる対策
光沢スズメッキは外観に優れますが、皮膜応力が高くなる場合があります。用途によっては、結晶粒が比較的大きい無光沢スズメッキを採用することで、ウイスカー発生リスクを抑えやすくなります。
4. 素材応力を考慮した前処理
プレス加工、曲げ加工、切削加工などで素材に応力が残っている場合、メッキ後のウイスカー発生に影響することがあります。必要に応じて、メッキ前の加熱処理や工程条件の見直しを行います。
5. ダフニーオイル・ベーキング処理への対応
自動車関連部品などでは、錫メッキ後にダフニーオイルを塗布する仕様をご相談いただくことがあります。また、水素脆性除去を目的としたベーキング処理にも対応可能です。
コダマのメッキ加工の品質管理・品質保証 世界基準の認証 × 現場力
ウイスカー対策が必要になりやすい部品例
・電子部品
・端子
・コネクタ
・バスバー
・リードフレーム
・車載部品
・制御機器部品
・センサー部品
・通信機器部品
・はんだ付けが必要な金属部品
端子間ピッチが狭い部品、長期信頼性が必要な部品、車載・電装用途の部品では、錫メッキの仕様段階からウイスカー対策を検討することをおすすめします。
ウイスカーに関するQ&A
Q. 錫メッキのウイスカーとは何ですか？
A. 錫メッキ皮膜から針状・ヒゲ状に成長する錫の結晶のことです。電子部品や端子の間で成長すると、ショートや導通不良の原因になる場合があります。
Q. ウイスカーは必ず発生しますか？
A. 必ず発生するわけではありません。素材、メッキ条件、皮膜応力、下地メッキ、熱処理、使用環境などによって発生リスクは変わります。
Q. ニッケル下地を入れるとウイスカー対策になりますか？
A. 銅素材への錫メッキでは、ニッケル下地を入れることで銅の拡散を抑え、ウイスカー発生リスクを低減できる場合があります。製品仕様に応じて下地膜厚を検討します。
Q. リフロー処理はウイスカー対策になりますか？
A. 錫メッキ後の加熱処理により、皮膜内応力を緩和し、ウイスカー発生リスクを低減できる場合があります。一般的には150℃・1時間程度の処理が用いられることがあります。
Q. 光沢スズメッキと無光沢スズメッキではどちらがウイスカーに強いですか？
A. 一般的には、無光沢スズメッキの方がウイスカー発生リスクを抑えやすい場合があります。ただし、外観、はんだ付け性、膜厚、使用環境とのバランスで選定する必要があります。
Q. 車載部品の錫メッキにも対応できますか？
A. はい。車載部品や端子部品でご相談の多い、錫メッキ後のダフニーオイル塗布やベーキング処理にも対応可能です。
Q. 図面にウイスカー対策の指定がない場合も相談できますか？
A. はい。材質、用途、使用環境、要求膜厚、はんだ付け有無などを確認し、必要に応じて下地メッキや熱処理を含めた仕様をご提案します。
