無電解ニッケルメッキの膜厚バラツキを実測　パイプ外径・内径6ポイント×12個、計72点を測定

無電解ニッケルメッキは、複雑な形状の製品にも比較的均一な皮膜を形成できることが特長です。今回は、膜厚12μmを狙って無電解ニッケルメッキを施工したパイプ製品12個について、外径3ポイント・内径3ポイントの膜厚を測定しました。外径だけでなく、パイプを半割にして内径部の膜厚も実測し、外径と内径でどの程度の膜厚差・どの程度の膜厚均一性か・バラツキが生じているのかを確認しました。



無電解ニッケルのお問合せ・ご依頼はこちら



項目	内容
メッキ種類	無電解ニッケルメッキ　中リン
狙い膜厚	12μm程度
サンプル数	12個
製品寸法	L70 × 外径φ10 × 内径φ8

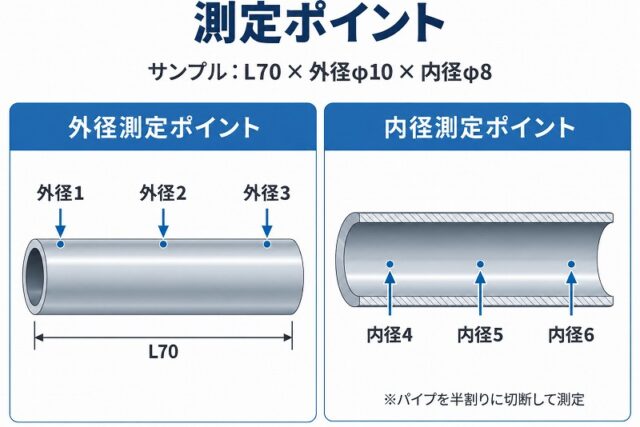

測定ポイント	外径3点・内径3点
測定総数	72点
内径測定	パイプを半割に切断して測定
蛍光Ｘ線膜厚測定器	フィッシャー社　XDAL-FD

※本データは特定の素材・形状・加工条件における実加工結果です。製品形状、材質、治具、処理条件、要求仕様などにより膜厚分布は異なります。



測定結果

12個×6ポイント、合計72点の膜厚を測定しました。

外径部　外径36点の平均：12.71μm

測定位置	平均膜厚	最小	最大
外径1	12.68μm	12.2	13.2
外径2	12.75μm	12.2	13.5
外径3	12.70μm	12.3	13.7

内径部　内径36点の平均：11.80μm

測定位置	平均膜厚	最小	最大
内径4	11.80μm	11.2	12.8
内径5	11.79μm	11.3	12.9
内径6	11.82μm	11.3	12.6

72点全体の測定結果

狙い膜厚：12μm　測定値：11.2～13.7μm　72点平均：12.26μmという結果になりました。

特に測定位置ごとの平均値を見ると、

• 外径1：12.68μm
• 外径2：12.75μm
• 外径3：12.70μm
• 内径4：11.80μm
• 内径5：11.79μm
• 内径6：11.82μm

となっています。外径3ポイント間、内径3ポイント間では、それぞれ平均値が近い結果となりました。一方で、外径36点の平均が12.71μm、内径36点の平均が11.80μmとなり、今回の試験条件では外径と内径の間に平均約0.91μmの差が確認されました。

外径と内径の膜厚を比較

今回の測定では、内径部の方が外径部より若干バラツキが大きい結果となりました。ただし、今回のデータは「12μm狙い」での実測結果であり、製品の合否を判定する規格値を設定した試験ではありません。

なぜ内径まで測定するのか

パイプ形状の部品では、外側の膜厚だけを確認しても、内径部まで同じように皮膜が形成されているかは判断できません。そこでコダマでは今回、製品を半割に切断し、通常は測定しにくいパイプ内径部についても直接膜厚を測定しました。これにより、外径部の膜厚、内径部の膜厚、測定位置による差、製品ごとのバラツキを数値として確認できます。

今回の実測から分かったこと

今回の無電解ニッケルメッキ12μm狙いの試験では、72点の測定値は11.2～13.7μmでした。また、測定位置ごとの平均値は、外径：12.68～12.75μm、内径：11.79～11.82μmとなりました。特に同じ外径3ポイント間、内径3ポイント間では平均値が近く、製品のどの位置で膜厚差が生じているのかを定量的に把握することができました。コダマでは、このように実際の加工品を測定し、データを蓄積しながらメッキ条件や品質管理の改善に取り組んでいます。



無電解ニッケルメッキの膜厚についてよくある質問

Q. 無電解ニッケルメッキは内径にも施工できますか？

製品形状、内径寸法、深さ、要求膜厚などによって条件が異なります。今回のようなパイプ形状についても、製品形状を確認したうえで加工可否をご提案します。

Q. 12μm以外の膜厚にも対応できますか？

要求される用途や仕様に応じて検討します。必要な膜厚、材質、製品形状、数量などをお知らせください。

Q. 内径部の膜厚も確認できますか？

形状や測定方法によりますが、今回の試験ではパイプを半割に切断し、内径部3ポイントを実測しています。初期流動管理にて、内径の膜厚は切断して測定しましたが、通常管理では測定していません。

Q. 図面段階でも相談できますか？

可能です。材質、形状、要求膜厚、数量などが分かる図面をお送りいただければ、加工方法について検討します。
