メッキのシミ・乾燥シミの原因と対策

メッキの乾燥工程における「シミ」発生の原因と対策

メッキ後に白いシミ、水滴跡、変色、乾燥ムラが発生する場合、多くは水洗不足・純水管理・乾燥条件・液残り・保管環境のいずれかに原因があります。特に、自然乾燥で水分がゆっくり蒸発すると、水中の不純物や薬品残渣が表面に残り、白い跡や輪ジミとして現れることがあります。このページでは、メッキのシミが発生する主な原因と、現場で行うべき水洗・乾燥・保管・包装の対策を、金メッキ・銀メッキ・錫メッキなどの加工経験をもとに解説します。

メッキ表面に発生するシミは、主に「水洗不足」「純水・水質の管理不良」「乾燥時の水分残り」「保管中の結露・高湿度」によって起こります。特に乾燥工程では、水分を自然に蒸発させると、水中の不純物や薬品残渣が表面に濃縮され、白いシミ・変色・水滴跡として残ることがあります。対策としては、加工プロセスの最終水洗に純水を使う、多段水洗で薬品を持ち込ませない、エアブローや温風で短時間に水分を除去する、乾燥後は高温多湿を避けて保管することが重要です。

メッキ加工の仕上がりで最もよくある不良の一つが「シミの発生」です。見た目が悪くなるだけでなく、機能低下や腐食の原因にもなりかねません。そのため、原因を理解し、適切な対策を講じることが重要です。メッキ加工の品質管理・現場の仕組み

よく出る症状による主な対策

原因	よく出る症状	主な対策
水洗不足	白いシミ、薬品残り、ムラ	多段水洗、最終純水洗浄
水質不良	乾燥後の白化、変色	RO水・イオン交換水、電気伝導率管理
乾燥不良	水滴跡、乾燥湯じみ	エアブロー、温風、遠心脱水、真空乾燥
液残り	溶接部・穴・重なり部のシミ	超音波洗浄、治具改善、乾燥方法変更
保管環境	保管後の変色、腐食	高温多湿回避、結露対策、適切な包装

コダマでは、単にメッキ加工を行うだけでなく、シミが発生しやすい製品形状や使用環境を確認したうえで、洗浄方法、乾燥方法、治具設計、包装方法まで含めて対策をご提案します。特に、穴・袋形状・溶接部・重なり部がある製品では、通常の水洗や乾燥だけでは液残りが発生しやすくなります。そのため、加工プロセスでの、エアブローの方向、治具の吊り方、超音波洗浄、遠心脱水、真空乾燥などを組み合わせて、シミの発生リスクを下げることが重要です。

「乾燥後に白い跡が出る」「保管後に変色する」「一部の穴や重なり部だけシミになる」このような不具合でお困りの場合は、現物写真・図面・材質・メッキ仕様を添えてご相談ください。

メッキのシミ・変色について相談してみる

「シミ」と「変色」「腐食」「くもり」の違い

症状	主な状態	考えられる原因
白い輪ジミ	水滴の輪郭が残る	水中不純物、薬品残渣、自然乾燥
白い粉・析出物	表面に固形物が残る	水洗不足、液残り
黄色・茶色の変色	皮膜表面の色が変わる	酸化、硫化、熱、高湿度
黒いシミ	黒点や黒変が生じる	腐食、硫化、異物、素材影響
くもり・光沢ムラ	光沢が均一でない	メッキ条件、前処理、液管理
局部腐食	穴や接点付近が腐食する	液残り、皮膜損傷、異種金属接触

水質の不良（不純物・pH・硬度）のシミ原因

水中の金属イオンや有機物がメッキ表面に残り、乾燥後に白いシミや変色として現れる。水のpHや硬度が適正でないと、沈殿物が残留しやすくなる。

対策：高い清浄度が必要な製品では、1μS/cm以下を管理目安とする場合もあります。水のろ過やイオン交換処理で不純物を除去。pH調整剤でメッキ液の安定化。

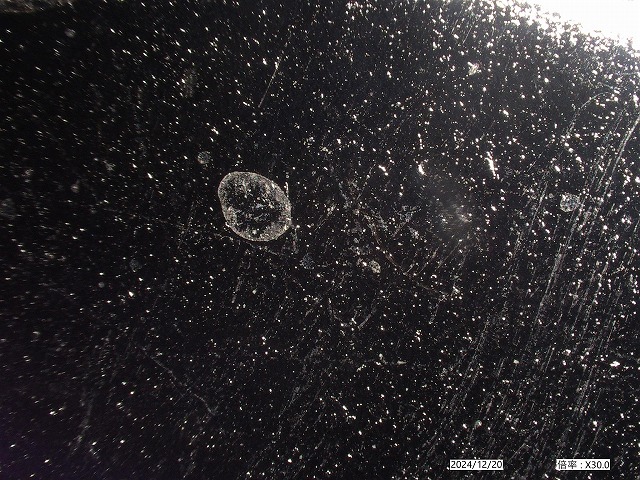

乾燥時の「蒸発残渣」や「乾燥湯じみ」のシミ原因

蒸発中に空気中の汚れやイオンが取り込まれ、メッキ表面にシミが残る。時間をかけて自然乾燥すると、残った水分が汚れを濃縮して固着してしまう。

対策：自然乾燥では、水分の蒸発に伴って不純物や薬品残渣が表面に濃縮され、シミが残る場合があります。エアブロー、温風、遠心脱水、真空乾燥などを用いて、短時間で水分を除去することが重要です。水を蒸発させるのではなく、水分を“吹き飛ばす”ことを意識。可能であればクリーンエリアで乾燥処理を実施し、大気中のホコリや有機汚染の影響を減らす。

水洗前のメッキ液の持ち込みによるシミ原因

メッキ液が十分に洗い流されず、乾燥時に成分が固まってシミとなる。

対策：メッキ後の水洗は多段で実施し、できれば純水最終水洗を取り入れる。特に金メッキ前後の水洗には高純度水を導入し、不純物の混入を防止。

【過去の加工例と現代の課題】

以前はフロンやトリクレンなどの有機溶剤を使って速乾処理していたため、シミの問題はほとんどありませんでした。現代では環境規制により、それらの溶剤が使えず、水乾燥の難しさが顕在化しています。

メッキ種類別水洗・乾燥の対策

銀メッキ：湿気や硫黄成分による変色との区別が必要
錫メッキ：乾燥跡、変色、リフロー後の外観変化を確認
金メッキ：下地層や微小孔、洗浄残渣の影響も確認

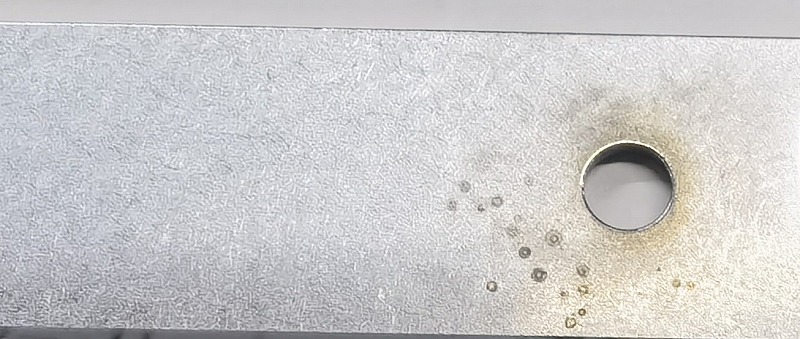

硬質クロム：クラック、治具接点、凹部の液残りを確認
ニッケルメッキ：水滴跡だけでなく、くもりや光沢ムラとの区別が必要

まずは相談してみる・お問合せはこちら

まとめ：シミ防止のポイント

ポイント	対策内容
水質	純水（RO水やイオン交換水）を使用し、不純物を管理する
水洗	多段水洗＋純水最終洗浄を行う
乾燥	エアブローや熱風で速やかに乾燥。自然乾燥や水分の蒸発は避ける
環境管理	クリーンな乾燥環境を保ち、大気汚染物質の付着を防ぐ
全体設計	必要に応じて複合処理（前処理・後処理含む）を検討する

コダマのメッキ加工プロセス

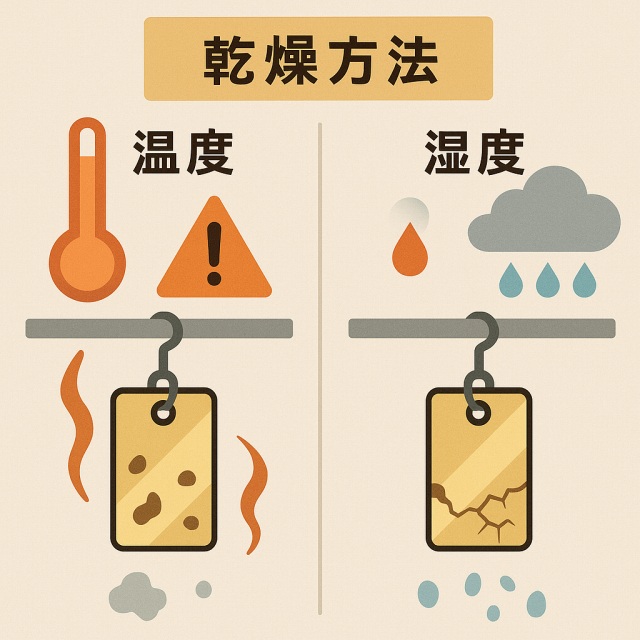

乾燥方法：乾燥工程で起こり得るメッキ表面の”しみ”対策

温度: 乾燥温度が低すぎると、メッキ液の残留物が乾燥しきれず、シミになることがあります。一方、高温すぎると、メッキ皮膜が変色したり、割れが生じる可能性があります。

湿度: 高湿度下での乾燥は、水滴がメッキ表面に残留し、シミの原因となることがあります。

溶接部品の重なりからでる液残りなどは、後工程で超音波を導入し洗浄する

通常洗浄で洗浄しきれない場合は、超音波のキャビテーションにより洗浄することで洗浄できる場合があります。

湯洗浄工程と水洗浄工程を繰り返し実施する

温水洗浄を取り入れることで、表面に残った洗浄成分や薬品残渣を除去しやすくなり、水切れやその後の乾燥を改善できる場合があります。ただし、適切な温度や工程は、素材、メッキの種類、製品形状に応じて設定する必要があります。

遠心分離式脱水機や真空乾燥機が効果的

エアーなどで水分をできるだけ瞬間的に飛ばしてしまう工夫をする。乾燥空気をメッキ表面に吹き付けるなどしてできるだけ乾燥状態の空気を供給する。遠心分離式脱水機や真空乾燥機が効果的です。

高温乾燥は避ける。当社の一部製品では乾燥内温度80℃前後を目安としています

②メッキ皮膜の性能や機能をできるだけ正常に保つために、当社の一部製品では乾燥内温度80℃前後を目安としています。金属表面は水分が飛んで乾燥するに伴い大気中では酸化皮膜形成が進みます。その皮膜はできるだけ薄く清浄な状態で形成したいので、あまり高温乾燥は避けなければいけません。

乾燥工程のポイント

乾燥温度: メッキの種類や材質に応じて、最適な乾燥温度を設定します。

乾燥時間: メッキ液が完全に乾燥する時間を確保します。

乾燥雰囲気: 清浄な乾燥雰囲気を確保します。

定期的な清掃や維持活動

乾燥機内にイオン性のガスなどが入り込まないように、例えば、塩化水素ガスやミストを発生させるような処理液を乾燥機周辺から遠ざけたり作業場内の風向きによってレイアウト変更対策と管理が必要になります。定期的な乾燥機内の清掃や腐食有無の点検をして改善と適切な維持管理を心掛けることが乾燥工程の重要な管理項目になります。

【シミの発生を防ぐためのメッキ加工と保管のポイント】

環境のよい場所での保管

高温多湿な場所では、メッキ皮膜の劣化やシミの発生リスクが高まります。
室温程度の乾燥した場所での保管が推奨されます。
乾燥後は速やかに保管エリアへ移動させましょう。

適切な包装の重要性　・作業時の丁寧さが必要

製品同士の接触によってメッキ皮膜や変色防止処理が傷つくと、その部分から変色や腐食が進み、シミ状に見える場合があります。

柔らかいシートや緩衝材を使って接触を防ぐ包装が大切です。

環境のよい作業場でのメッキ加工

過去には、酸処理に使う塩酸のけむりで工場内がモクモクとし、「酸っぱい臭いがする」作業環境が一般的でした。
局所排気装置の能力不足が原因で、有害ガスが充満していたケースも。
近年では、作業者の健康と品質を守るために、強力な排気設備・ダクト設置が不可欠です。

乾燥工程のポイント

乾燥は短時間で一気に行うことが重要です。
水を自然に蒸発させると、空気中のホコリや汚れが溶け込み、乾燥湯じみ（シミ）が発生することがあります。
温風やエアブローなどを使って、濃縮される前に水分を除去しましょう。

シミの発生原因と対策まとめ

分類	対策内容
水質管理	純水やRO水を使用し、不純物・イオンを徹底除去
乾燥工程	自然乾燥ではなく、速やかな乾燥で汚染リスクを低減
保管方法	高温多湿・接触による傷を避け、安定した室温で保管
作業環境	排気設備を強化し、有害ガスやけむりをしっかり排出

同じ「シミ」でも、原因が水洗不足なのか、乾燥条件なのか、素材形状による液残りなのか、保管中の結露なのかによって対策は変わります。

コダマでは、金メッキ・銀メッキ・錫メッキなどの加工経験をもとに、製品形状・素材・使用環境に合わせた水洗、乾燥、後処理、包装方法をご提案しています。

「乾燥後に白い跡が出る」「保管後に変色する」「穴や重なり部分だけシミになる」などの不具合がある場合は、現物写真や図面とあわせてご相談ください。
