メッキが剥がれる主な原因は、素材表面に残った油分・酸化膜・サビ・黒皮・バリなどによる前処理不良です。そのほか、素材欠陥、下地メッキの不適合、電流条件、厚メッキによる内部応力などが複合して剥離や密着不良を引き起こします。
メッキが剥がれる、メッキ剥離や密着不良は、単に「メッキが弱い」ことが原因ではありません。メッキ浴の品質管理、管理不良、厚メッキによる内部応力などが複合して発生します。特にメッキの密着性は、前処理工程で素材表面をどれだけ清浄で活性な状態にできるかで大きく変わります。この記事では、メッキが剥がれる原因、密着のしくみ、密着性を高めるための対策を、現場目線で解説します。
メッキ不良の原因調査や再メッキのご依頼
- 母材の材質、メッキの種類と膜厚
- 剥離が発生した時期と場所、不具合箇所の写真
- 図面または製品形状が分かる資料、加工前後の工程
メッキが剥がれる（剥離）・密着不良の主な原因

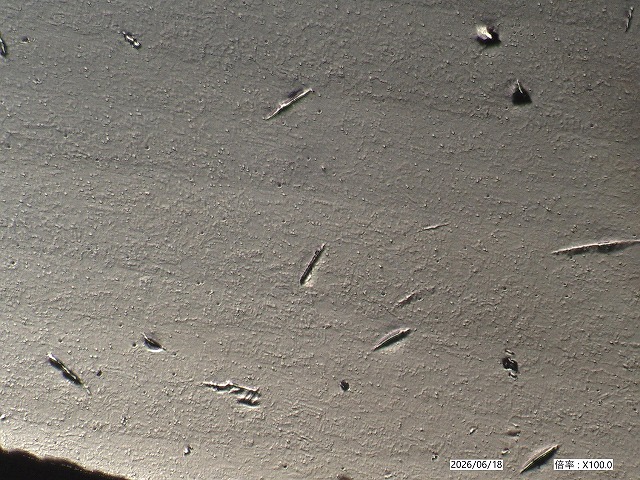

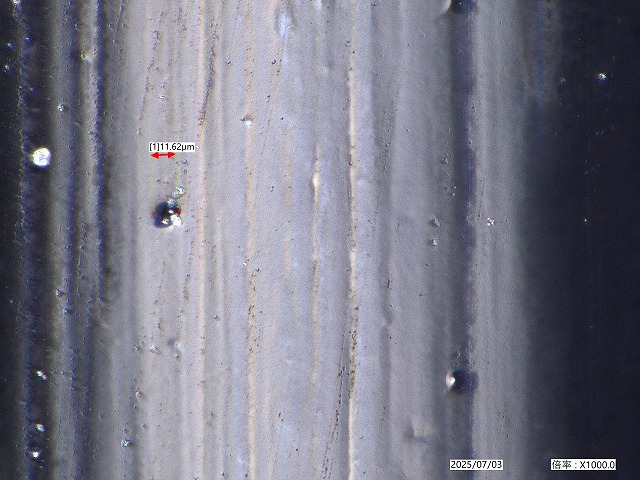

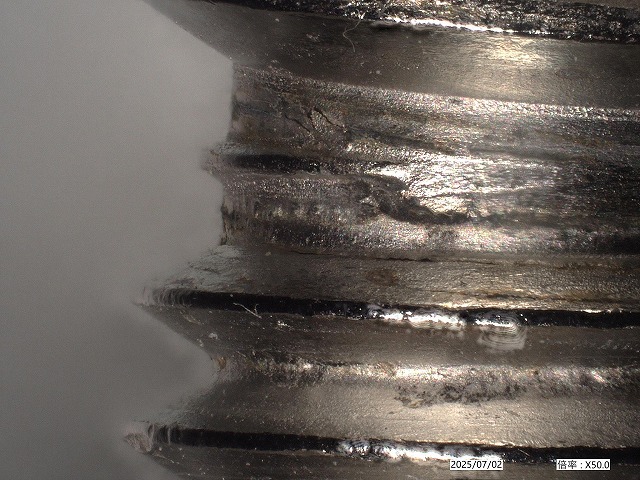

メッキ剥離は、メッキ皮膜だけの問題ではなく、素材表面・前処理・メッキ条件・後工程が関係して発生します。特に多いのは、素材表面に発生した加工バリの付着、油分、酸化膜、サビ、黒皮、研磨粉、切削油などが残ったままメッキを行うケースです。メッキは素材表面の金属と密着してはじめて性能を発揮するため、表面に異物付着があると金属同士の結合が妨げられ、剥離やふくれの原因になります。

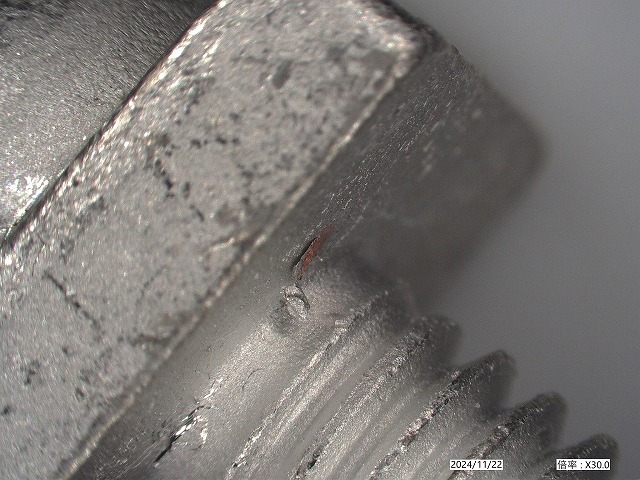

前処理不良による剥離
メッキ加工では、脱脂・酸洗い・活性化処理などの前処理が非常に重要です。前処理が不十分な場合、素材表面に油分やスケールや酸化膜が残り、メッキ皮膜が素材に密着できません。外観上はきれいにメッキできていても、テープテストや曲げ試験、使用中の熱・摩擦・衝撃によって剥がれることがあります。
厚メッキによる内部応力
厚メッキでは、皮膜内部に応力が蓄積しやすくなります。内部応力が大きくなると、メッキ皮膜が素材から浮いたり、クラックが発生したり、端部や角部から剥離することがあります。膜厚を厚くする場合は、メッキ条件、下地メッキ、処理時間、電流密度、浴管理を総合的に設計する必要があります。コダマでは、金メッキ加工、銀メッキ加工、銅メッキ加工の厚メッキが可能です。

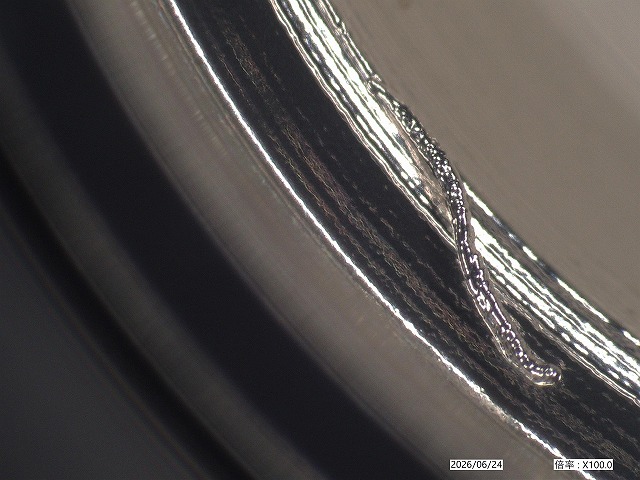

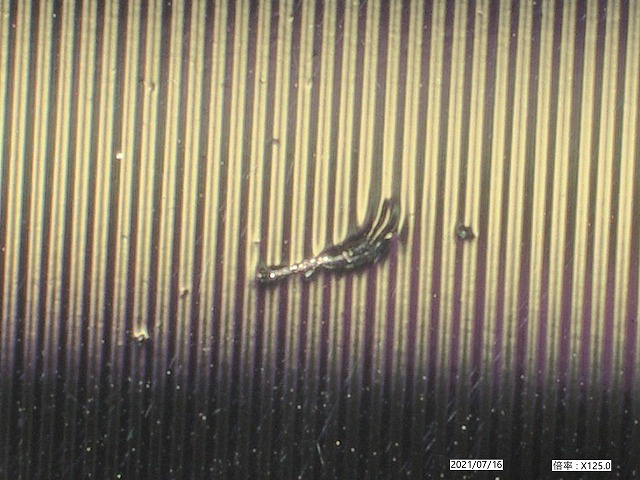

素材表面に発生した加工バリにメッキ加工されて、メッキ後にバリが剥落
バリとは、金属や樹脂の切削・プレス・鋳造・成形などで生じる、意図しない突起や残留物のことです。バリが残ったままメッキすると、脱落部分から母材が露出してサビや外観不良が発生するほか、処理液の染み出しによる変色の原因にもなります。そのため、メッキ前のバリ除去が重要です。バリ除去には研磨やブラスト処理が一般的です。一方、方法によっては工数の増加や表面の傷・平滑性低下が生じる場合があります。

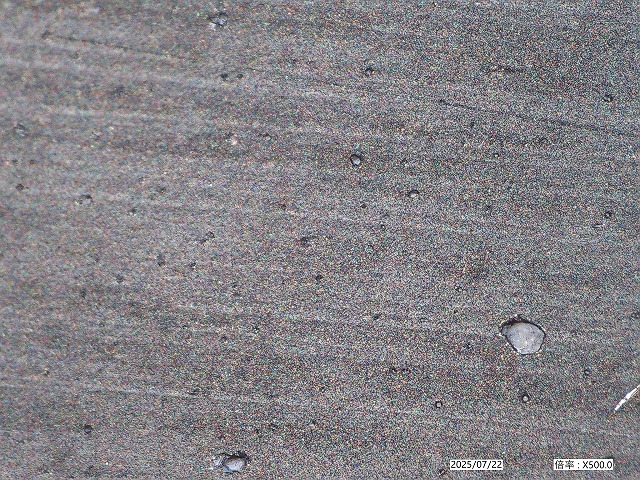

素材の巣穴・ピンホールによる剥離・素材欠陥など
鋳物やダイカストの巣穴・ピンホールに処理液や水分が残ると、メッキ後に染み出して腐食やふくれを起こし、剥離につながることがあります。対策には、十分な洗浄・乾燥や素材品質の見直しが必要です。

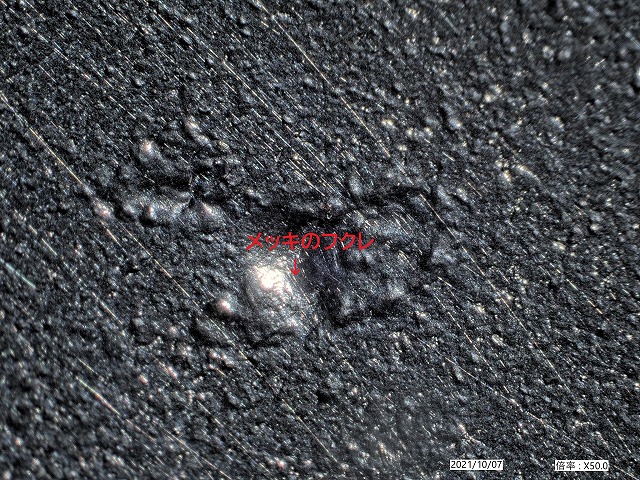

剥がれる、ふくれる症状から考えられる主な原因
| 発生している症状 | 主に考えられる原因 |
|---|---|
| 加工直後に剥がれる | 脱脂不足、酸化膜の残留、活性化不足、ストライクメッキ不良 |
| 時間が経ってからふくれる | 巣穴、ピンホール、残留物、水分、腐食生成物、素材内部からのガス |
| 角部や端部から剥がれる | 電流集中、膜厚過多、皮膜の内部応力、形状による影響 |
| 凹部だけ剥がれる、または未着になる | 電流分布、治具設計、補助極、ストライクメッキのつき回り不足 |
| 曲げ加工後に剥がれる | 母材と皮膜の変形差、膜厚、皮膜硬度、下地設計の不適合 |
| バリ部分から剥がれる | メッキ後のバリ脱落、研磨粉や異物の巻き込み |
| 熱を加えた後に剥がれる | 母材と皮膜の熱膨張差、内部応力、下地層の不適合 |
症状だけで原因を断定することはできません。母材、前処理、メッキ条件、製品形状、使用環境を合わせて確認する必要があります。
素材別に起こりやすいメッキ剥離
メッキの密着性は、素材によって大きく変わります。同じメッキ液・同じ条件で処理しても、鉄、ステンレス、銅、真鍮、アルミ、ダイカスト、鋳物では、必要な前処理や注意点が異なります。素材に合わない前処理を行うと、密着不良やふくれ、部分的な剥離が発生しやすくなります。
ステンレス（SUS）へのメッキ剥離
ステンレスは表面に不動態皮膜を形成しやすいため、一般的な鉄材と同じ前処理では密着不良が起こることがあります。ステンレスにメッキする場合は、不動態皮膜を適切に除去し、素材表面を活性化した状態でメッキ工程へ移行することが重要です。コダマでは、ステンレスへの直接金メッキ（ダイレクト金メッキ）にも対応しています。ただし、凹部にストライクメッキが十分につき回らない場合、その上に形成されたメッキ皮膜の密着性が低下し、剥離が生じることがあります。

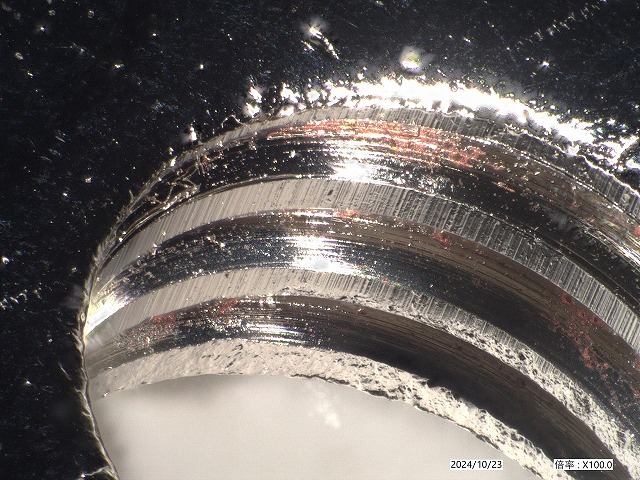

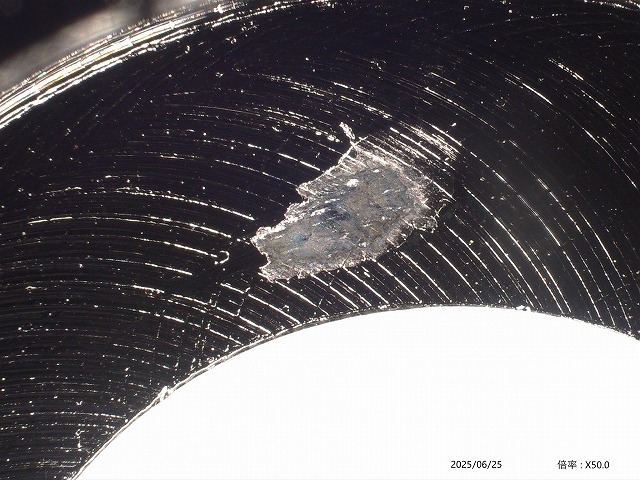

凹部にメッキがつき回らなかった（未着）事例
アルミ（Al）・ダイカスト（ADC12）へのメッキ剥離

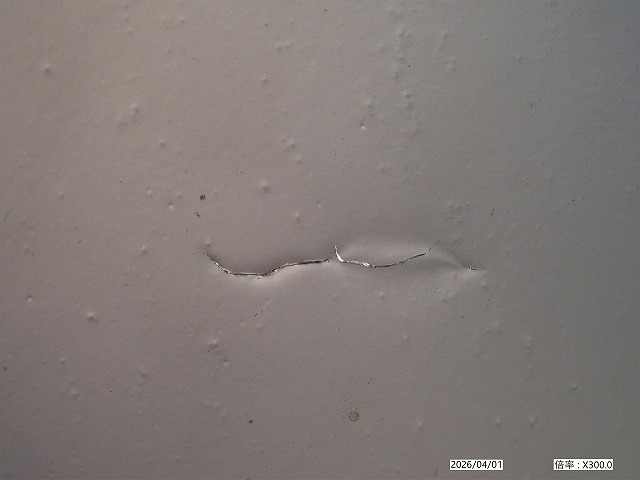

アルミやダイカスト材は、酸化膜や素材内部の巣穴、含有成分の影響により、メッキ剥離やふくれが発生しやすい素材です。特にダイカスト材では、素材内部に残ったガスや異物が後からふくれとして現れることがあります。素材の状態を見極めた前処理と下地設計が必要です。コダマでは、アルミ・アルミダイカストへのスズメッキ加工が可能です。
メッキ剥離・密着不良でお困りの方は、素材、メッキ種類、膜厚、使用環境、不具合写真、図面情報をお送りください。前処理・下地メッキ・メッキ条件の観点から、原因と改善方法を検討いたします。
メッキが剥がれる・メッキが剥離しないための再発防止策
密着不良を防ぐためには、剥がれた皮膜だけを見るのではなく、次の項目を工程全体で確認します。
- 母材の材質と表面状態を確認する
- 油分、酸化膜、サビ、黒皮、バリを除去する
- 素材に適した脱脂・酸洗い・活性化処理を行う
- ストライクメッキと下地メッキを適切に設計する
- 電流密度、温度、pH、浴組成、処理時間を管理する
- ラックの接点と製品の通電状態を確認する
- 膜厚と皮膜の内部応力を管理する
- 製品形状に応じて治具や補助極を検討する
- 使用環境に合ったメッキ仕様を選定する
- 必要に応じて密着性試験を実施する
メッキの剥離・密着不良のQ&A
Q1.他社でメッキした製品の剥離原因も調査できますか
ご対応可能です。ある程度は調査できますが、詳細な加工条件、工程履歴が確認できない場合や素材条件が分からない場合、原因と対策が難しいことも多いです。
Q2.剥がれた製品への再メッキは可能ですか
基本的にご対応可能ですが、素材により剥離のダメージが生じる場合があります。ご相談ください。（亜鉛ダイカスト素材は不可）
Q3. 厚メッキにすると剥がれやすくなりますか？
条件によっては剥がれやすくなります。膜厚が厚くなるほど皮膜内部に応力がたまりやすく、クラックや剥離の原因になることがあります。厚メッキでは、下地メッキ、電流密度、浴管理、処理時間の設計が重要です。
Q4. ステンレスはメッキが剥がれやすいですか？ステンレスの凹部だけ剥がれる原因は何ですか
ステンレスは表面に不動態皮膜があるため、前処理が不十分だと密着不良が起こりやすい素材です。適切な活性化処理を行うことで、密着性を高めることができます。凹部にストライクメッキがつき回らない時に剥がれる場合があります。
Q5. メッキの密着性はどうやって確認しますか？
代表的な方法には、テープテスト、曲げ試験、スクラッチテスト、熱衝撃試験などがあります。製品の用途や要求品質に応じて、適切な評価方法を選定します。
メッキ不良の関連情報
メッキが剥がれる（剥離）・密着不良の原因と対策（不良写真あり）
メッキのくもり・白ボケ・光沢ムラ・斑点・外観不良の原因と対策
メッキの密着の関連動画 メッキが剥がれる。は大間違い！？ 小中さんが解説
メッキの密着性の主な評価方法

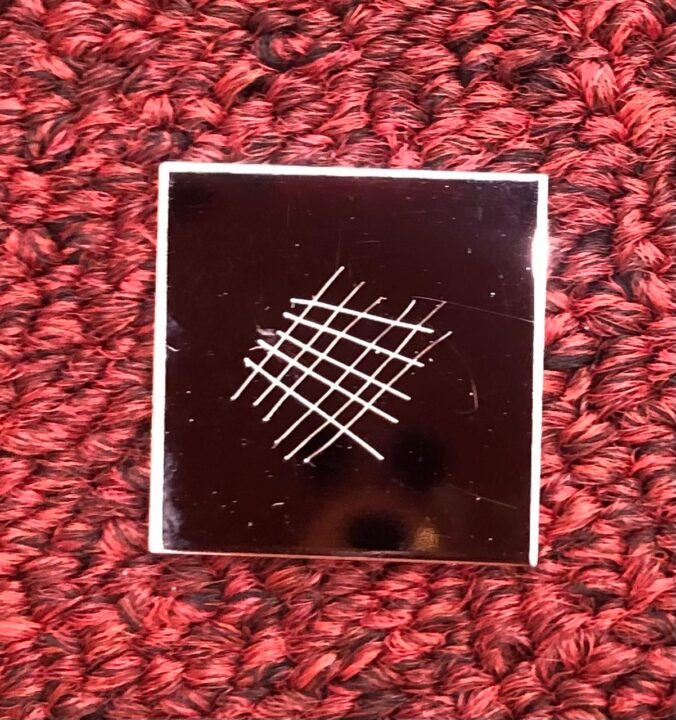

テープ剥離テスト
粘着テープを貼り付け、剥がすことで密着性を評価します。
曲げ試験
試験片を曲げ、変形部に剥離、割れ、浮きが発生しないかを確認します。
熱衝撃試験
加熱・冷却による温度変化を与え、母材とメッキ皮膜の熱膨張差による剥離やふくれを確認します。
引張・スクラッチ試験
必要に応じて、皮膜を引き剥がす力や、傷を付けた際の剥離状態を評価します。
メッキの剥がれ・剥離・密着不良でお困りの方へ
この記事の技術監修者：株式会社コダマ 児玉義弘 特級めっき技能士 実務経験30年以上
|
株式会社コダマ 専務取締役 児玉義弘 めっき加工の実務経験は30年以上。金メッキ、銀メッキ、スズメッキを中心とした工業用表面処理について、加工条件の検討、品質管理、不具合対策、技術相談に携わってきました。 大学卒業後、電子部品のめっき加工を得意とする東京都内のめっきメーカーで、金・銀・スズ・ニッケル・銅メッキの加工技術と品質管理を学びました。その後、株式会社コダマにて、製造現場、品質保証、営業、技術提案を経験しています。 保有資格
主な専門分野
本ページでは、メッキ剥離・密着不良の原因と対策の注意点について、技術的な内容を確認・監修しています。 最終確認日：2026年8月3日 |
