銅メッキ加工依頼 納期3日から対応
コダマは創業63年の伝統、安定と確実な成長を遂げる 大阪の銅メッキ加工メーカーです。技術的な専門知識をもつスタッフが、お急ぎの銅メッキ加工依頼でも、最短納期3日から処理対応できます。初めての銅メッキ加工依頼をお探しの方も全国対応させて頂いていますのでお気軽にお問い合わせください。
加工事例として、浸炭防止の青化銅メッキ 20～30µｍ、薄膜～600μｍの厚付け 硫酸銅メッキ、マスキングして部分的に銅メッキ等もございます。| ISO9001・14001認証取得工場 | このページでは、銅メッキの特長、メリット、デメリット、対応サイズ、加工プロセス、 担当技術者の記事を紹介しています。

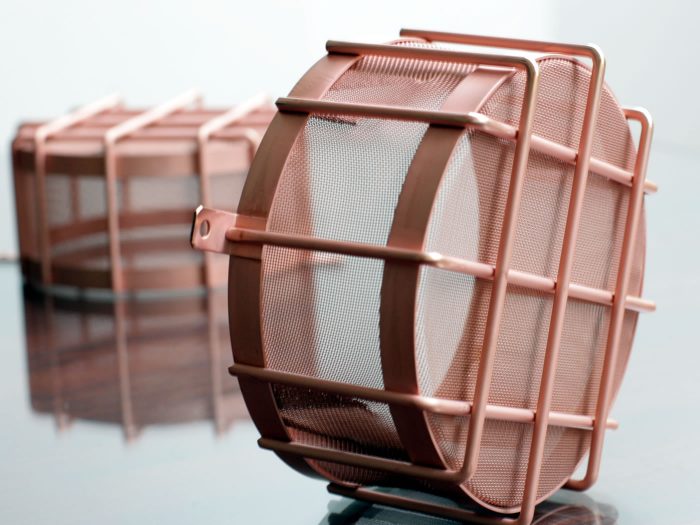

シアン化銅メッキ加工事例 膜厚20μｍ
銅メッキの特長
銅メッキとは、熱伝導性、電気伝導性が金属では銀メッキについで良好です。展延性にも優れており、容易に研磨することが可能です。 ニッケルと比較してコストが安い利点もあります。プリント基板への銅メッキ、半導体パッケージ基板（配線メッキ、ビアホールメッキ、TSVメッキ）などのエレクトロニクス分野では幅広く活用されています。
その他の工業用途には、銅電鋳、印刷ロールなどへの厚付け銅メッキ、各種電気接点端子に利用されている金メッキ、ニッケルメッキなどの下地メッキとして多く利用されています。現在工業用途としては、硫酸銅メッキ浴、シアン化（青化銅）メッキ浴、ピロりん酸銅メッキ浴の３種類があります。
銅メッキ加工 メリット
シアン化銅メッキは鉄鋼や亜鉛ダイカスト素地のストライクメッキ浴として、不可欠な浴であり、光沢浴として用いられることも少なくありません。浸炭防止処理の用途として、シアン化銅を膜厚20μｍ程度の厚みを加工します。複雑形状の製品やピンホールなどの素材欠陥の内部までカバーするので、下地メッキとして好適です。バレルメッキ処理が可能です。
ピロりん酸銅メッキは、均一電着性に優れ、ｐＨ8～9と中性に近いので、亜鉛ダイカスト上のメッキに使用されることが多い銅メッキです。光沢浴の硫酸銅メッキは、光沢とレベリングが抜群に優れ組成が単純なので浴管理が容易な利点や低コストな点が挙げられます。効率がほぼ100％で、かつ高電流密度でメッキ可能で作業性が良いので、肉盛り、厚付けメッキに適しています。
銅メッキ加工 デメリット
シアン化銅及びその化合物は、毒物であり、厳重に管理し、排水処理を確実に実施しなければいけません。硫酸銅メッキは、鉄や亜鉛ダイカストなどの卑金属素地上に直接メッキができません。硫酸銅メッキ浴に鉄を浸漬させると、化学置換反応が生じて、密着性の悪い銅置換膜が析出してしまいます。無光沢の硫酸銅メッキは、結晶粒のあらい外観となり、高電流密度部分は、樹枝状メッキになりやすく。無光沢浴は利用されることは例外です。
銅メッキ加工が可能な最大対応サイズ
シアン化銅メッキ 対応サイズ：縦400ｍｍ×横400ｍｍ×深さ600ｍｍ
硫酸銅メッキ 対応サイズ 対応サイズ：縦100ｍｍ×横200ｍｍ×深さ350ｍｍ
銅メッキの技術力
浸炭防止の青化銅（シアン化銅）メッキ対応
シアン化銅メッキは複雑形状の製品やピンホールなどの素材欠陥の内部まで密着よくつき回るため、各種メッキの下地メッキとして大活躍しています。上層のニッケルメッキの耐食性 にも効果があります。 歯車など部分的に靭性を保持しておく必要がある部分の浸炭防止の銅メッキとしてもご利用いただいています。
環境負荷調査：銅メッキ皮膜をRoHS指令 4物質(カドミウム・鉛・水銀・六価クロム）を定期的にICP分析（含有量試験）しています。分析結果報告が必要なお客様にはご提出できます。
2種類の銅メッキを取り揃えています！
| 銅メッキの種類 | 皮膜の特長 | 用途や利用分野 |
| シアン化銅メッキ（青化銅メッキ） ラック・バレル対応可能 |
鉄、アルミダイカストに直接めっき可能です。シアン化銅メッキの皮膜は密着が良く、緻密、均一電着性に優れています。ストライクメッキとしても利用しています。 複雑形状の製品やピンホールなどの素材欠陥の内部までカバーするので、下地メッキとして好適です。バレルメッキが可能です。 |
浸炭防止や下地メッキとして銅ストライクメッキ （ストライクメッキとは素地の不働態皮膜を除去、活性化しメッキの密着を良くするために行われる下地メッキのことです） |
| 硫酸銅メッキ ラック 対応可能 |
硫酸銅メッキ皮膜は柔らかく表面の切削や研磨などの二次加工が容易にできます。優れたレベリング作用で、バフ研磨目まで埋めることができます。 効率がほぼ100％で、かつ高電流密度でメッキ可能で作業性が良い。厚付けメッキに適しています。 通常、光沢剤によって鏡面光沢が得られますが、当社では、鏡面光沢仕様は対応していません。 |
厚付けのメッキ膜厚、電鋳や印刷ロールなど。プラスチック上への下地メッキ。スルーホールメッキなど。 |
銅メッキ対応素材
- 鉄鋼素材
- 銅・銅合金・真鍮等・エコブラス
代表的な銅及び銅合金 素地
メッキのしやすさ：〇は密着良好、△は前処理に留意すれば良好
| 銅の種類 | メッキのしやすさ |
| 無酸素銅（C1020） | 〇 |
| タフピッチ銅（C1100） | 〇 |
| ベリリウム銅（C1720） | △ |
| 黄銅（C2600） | 〇 |
| 快削黄銅（C3560） | △ |
| りん青銅（C5210） | 〇 |
（当社でも上記材質のメッキ加工は豊富にあります。）
銅メッキ加工工程
| 1 中性脱脂 | 脱脂工程は、製品についている油を取るために行います。 |
| 2 超音波洗浄 | 超音波によって、液体に生じた真空の気泡が破裂する際の衝撃波を利用した洗浄方法です。 |
| 3 電解脱脂 | 電解脱脂工程は、浸漬脱脂で取り除くことのできない、微細な凹凸面に付着したバフカスや焼き入れのスケールを、多量のガスの圧力で取り除くために行います。 |
| 4 活性化 | 酸活性工程は、メッキ前に素材を活性化させ、メッキを付きやすくするために行います。鉄系・硫黄快削鋼・銅合金など素材にマッチした活性化を行います。 |
| 5 銅ストライク（シアン化銅メッキ） | 下地の素材と上層のニッケルメッキとの間で接着剤のような役割を果たしてくれます。 |
|
6 銅メッキ（シアン化銅メッキ、硫酸銅メッキ） |
銅メッ加工は、浸炭防止目的、 |
| 7 変色防止処理 | 銅メッキ仕上がりの製品は変色しやすく、変色防止処理をすると、表面が変色しにくくなります。 |
| 8 乾燥工程 | エアー乾燥、乾燥炉などを所定の時間行い、製品に付着した水分を飛ばします。（各工程間は水洗いが入ります ） |
発注する際の注意点
お問合せの前にお客様にご確認いただきたいポイントをご案内します。
 |
 |
 |
 |
コダマメッキ加工依頼お取引の流れ
銅メッキ加工 担当技術者 紹介
 |
二級めっき技能士 平井さん 入社して複合ラインに配属、昨年より貴金属ラインリーダーになりました。 銅、ニッケル、金メッキ、銀メッキを中心に無電解ニッケルボロン、無電解ニッケルボロンタングステンなども担当しています。 毒物劇物取扱責任者の資格も取得しています。 |
銅メッキ解決Q＆A
銅メッキ（硫酸銅・青化銅）関連記事
銅メッキのjis記号での表し方と呼び方
［メッキ法の種類］-［素地の種類］/［下地メッキの種類 膜厚］, ［上層のメッキの種類 膜厚］
| 例1、 Ep-Fe/Cu20 |
| 電気メッキー素地の種類（鉄素地）/ 銅メッキ20μｍ以上 |
| 例２、 Ep-Al /ELp-Ni 3, Ｃｕ 5ｂ |
| 最終めっきが電気めっき、素地の種類（アルミ素地）/ 下地メッキの無電解ニッケルメッキ3μ以上、上層の光沢銅メッキ 膜厚5μｍ以上 |
| 例3、 Ep-Fe/Ni 1ｍ, Cu15ｍ |
| 電気めっきー素地の種類（SUS素地）/下地メッキのニッケル1μｍ、上層の無光沢銅メッキ 膜厚15μｍ以上 |
銅の電気伝導率と熱伝導率 他の金属との比較
| 貴金属の種類 | 電気伝導率（μΩ・cm） | 熱伝導率（W/m・K） |
| 銀 | 1.59 | 428 |
| 銅 | 1.68 | 403 |
| 金 | 2.44 | 319 |
| ロジウム | 4.7 | 149 |
| 白金 | 10.6 | 72 |
| パラジウム | 11.1 | 75 |
 株式会社コダマ 専務取締役 児玉義弘 特級めっき技能士・毒物劇物取扱責任者・公害防止管理者（水質2種） |
銅メッキとは、熱伝導性、電気伝導性が金属では銀についで良好です。展延性にも優れており、容易に研磨することが可能です。 ニッケルと比較してコストが安い利点もあります。プリント基板への銅メッキ、半導体パッケージ基板（配線メッキ、ビアホールメッキ、TSVメッキ）などのエレクトロニクス分野では幅広く活用されています。
めっき職歴30年以上 父が創業のメッキ加工工場で小学生の時からメッキ加工に関わる。夏休みにラッキング作業のお手伝いなど。大学卒業後は、電子部品のメッキ加工を得意とされる東京の大手メッキメーカーにて修行し、メッキ技術と経営ノウハウを学ぶ。 コダマ入社以来、現場、品質保証、新規営業を担当し、現在は新卒採用活動、新規事業の検討、戦略の立案などに注力している。
|
