硬質クロムメッキのクラックとは？正常な状態と不具合の見分け方
- Q硬質クロムメッキにクラックがあっても問題ありませんか？
- A
一般的な硬質クロムメッキに生じる微細なマイクロクラックは、皮膜特有の構造であり、直ちにメッキ不良とは判断できません。ただし、肉眼で確認できる大きな割れや、メッキの浮き、膨れ、剥がれ、腐食を伴っている場合は、通常のマイクロクラックとは異なる可能性があります。クラックが問題になるかどうかは、クラックの大きさだけでなく、部品の材質、メッキ厚、使用環境、荷重、温度、必要な耐食性などを含めて判断する必要があります。

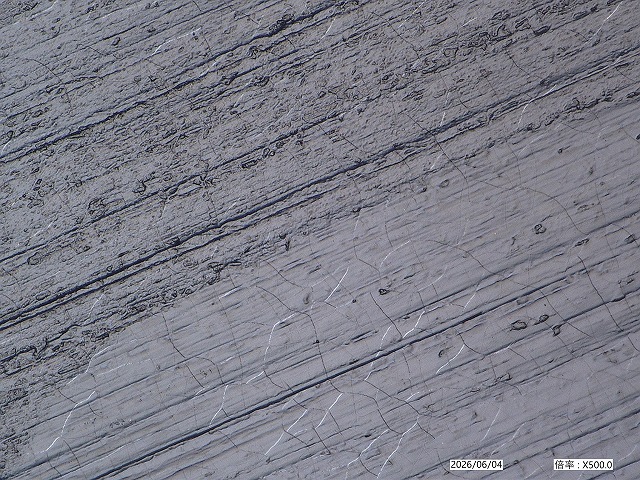

SUS素材への硬質クロムメッキ加工のクラック 500倍拡大画像 写真は、硬質クロムメッキ皮膜に形成された一般的なマイクロクラックの拡大例です 正常品
硬質クロムメッキのマイクロクラックとは
一般的な硬質クロムメッキの表面には、肉眼ではほとんど確認できない微細なクラックが網目状に形成されます。これを「マイクロクラック」と呼びます。硬質クロムメッキでは、クロムが析出して皮膜が形成される過程で皮膜内部に引張応力が生じます。この応力が緩和される際に、微細なクラックが形成されます。したがって、顕微鏡でマイクロクラックが確認されたという理由だけで、メッキ不良や皮膜の破損とは判断できません。
クラックがあっても使用上問題はありませんか？
通常のマイクロクラックであれば、硬質クロムメッキ本来の特性の一つであり、直ちに問題になるものではありません。硬質クロムメッキは、次のような目的で使用されています。ただし、使用環境や要求される耐食性によっては、クラックを通して水分や腐食性物質が素材まで到達する可能性があるため、仕様を適切に設定する必要があります。
- 耐摩耗性の向上、表面硬度の向上
- 摺動性の向上、焼付きやかじりの防止、離型性の向上
- 部品寸法の再生
クラックがあると耐食性は低下しますか？
硬質クロムメッキ皮膜そのものは耐食性を持っていますが、マイクロクラックが素材まで連続している場合、クラック部分から腐食が進行することがあります。特に、次のような環境では注意が必要です。耐食性を重視する場合は、硬質クロムメッキだけで判断せず、素材、下地処理、メッキ厚、仕上げ状態、使用環境を含めて検討します。用途によっては、下地にニッケルメッキを施工するなどの複層メッキによって、素材まで腐食性物質が到達しにくい構造にする方法もあります。
- 水や湿気に長時間さらされる
- 塩分を含む環境で使用する、酸や薬品に接触する
- 屋外で使用する
クラックにはメリットもありますか？
はい。マイクロクラックは、潤滑油を保持するための細かな油だまりとして働くことがあります。クラック部分に潤滑油が入り込むことで油膜が維持されやすくなり、摺動部品では摩擦や焼付きを抑える効果が期待できます。そのため、シャフト、ロッド、シリンダー、ローラー、金型など、潤滑油を使用する摺動部品では、マイクロクラックが硬質クロムメッキの機能に役立つ場合があります。
肉眼で見えるクラックも正常ですか？
一般的なマイクロクラックは非常に細かいため、通常は肉眼ではほとんど確認できません。肉眼で確認できる大きな割れ、亀甲状の模様、メッキの浮き、膨れ、剥がれなどが見られる場合は、通常のマイクロクラックとは異なる可能性があります。考えられる原因には、次のようなものがあります。急激な温度変化や衝撃によって、微細なクラックが拡大し、肉眼で見える状態になることがあります。
- メッキ皮膜が用途に対して厚すぎた
- 加工後に大きな衝撃や曲げが加わった
- 急激な温度変化を受けた
- 素材とメッキ皮膜の熱膨張差が影響した
硬質クロムメッキを厚くするとクラックは増えますか？
一般的には、メッキ厚が増すにつれて、皮膜内部の応力やクラックの状態も変化します。単純に「厚いほど高性能」とは限りません。必要以上に厚くすると、クラック、研削代、寸法精度、端部のメッキ集中などが問題になる場合があります。一方、摩耗代の確保や寸法再生のためには、一定の厚さが必要です。そのため、使用目的や摩耗量、仕上げ寸法に合わせて適切なメッキ厚を設定することが重要です。
クラックを完全になくすことはできますか？
一般的な硬質クロムメッキでは、マイクロクラックは皮膜特有の構造であるため、完全になくすことは容易ではありません。ただし、メッキ液の組成、電流条件、温度、膜厚、パルス電解などを調整することで、クラックの大きさや密度を制御する技術があります。また、用途によってはクラックを抑えた特殊クロムメッキや、下地メッキを組み合わせる方法も検討されます。重要なのは、クラックを一律になくすことではなく、使用目的に適した皮膜構造にすることです。
大きなクラックや剥離を防ぐための対策
部品の用途や材質によって異なりますが、一般的には次の点を検討します。クラック対策はメッキ工程だけでなく、素材、部品設計、研削加工、使用条件を含めて考える必要があります。
- 素材表面の傷、割れ、腐食を事前に確認する
- 必要以上にメッキを厚くしない
- 部品形状に合わせて電流分布を調整する
- 端部への過度なメッキ集中を抑える
- 使用中の衝撃や過大な曲げを避ける
クラックについて相談する際、どのような情報が必要ですか？
次の情報をご連絡いただくと、原因や対策を検討しやすくなります。
- 部品の材質、部品の形状と寸法
- 硬質クロムメッキの膜厚
- 使用温度
- クラックが発生した位置
- 現品写真
株式会社コダマでは、クラック、摩耗、剥離、腐食などでお困りの場合は、現品の写真や使用条件とともにご相談ください。
記事の監修者：株式会社コダマ 専務取締役 児玉義弘 特級めっき技能士 実務経験30年以上・毒物劇物取扱責任者・公害防止管理者（水質2種） めっき加工の実務経験は30年以上。金メッキ、銀メッキ、スズメッキを中心とした工業用表面処理について、加工条件の検討、品質管理、不具合対策、技術相談に携わってきました。
大学卒業後、電子部品のめっき加工を得意とする東京都内のめっきメーカーで、金・銀・スズ・ニッケル・銅メッキの加工技術と品質管理を学びました。その後、株式会社コダマにて、製造現場、品質保証、営業、技術提案を経験しています。
保有資格
- 特級めっき技能士
- 毒物劇物取扱責任者
- 公害防止管理者 水質関係第2種
主な専門分野
- メッキ剥離・ふくれ・未着の原因調査
- 前処理工程と下地メッキの設計
- ステンレス、アルミ、ダイカストなど難素材へのメッキ
- 厚メッキの内部応力と密着不良対策
- 電流分布、治具、部分メッキの工程設計
- メッキ品質管理と再発防止
本ページでは、硬質クロムメッキのクラックとは？正常な状態と不具合の見分け方について、技術的な内容を確認・監修しています。
